SENSOR DE CORRIENTE 30A REF. ACS712

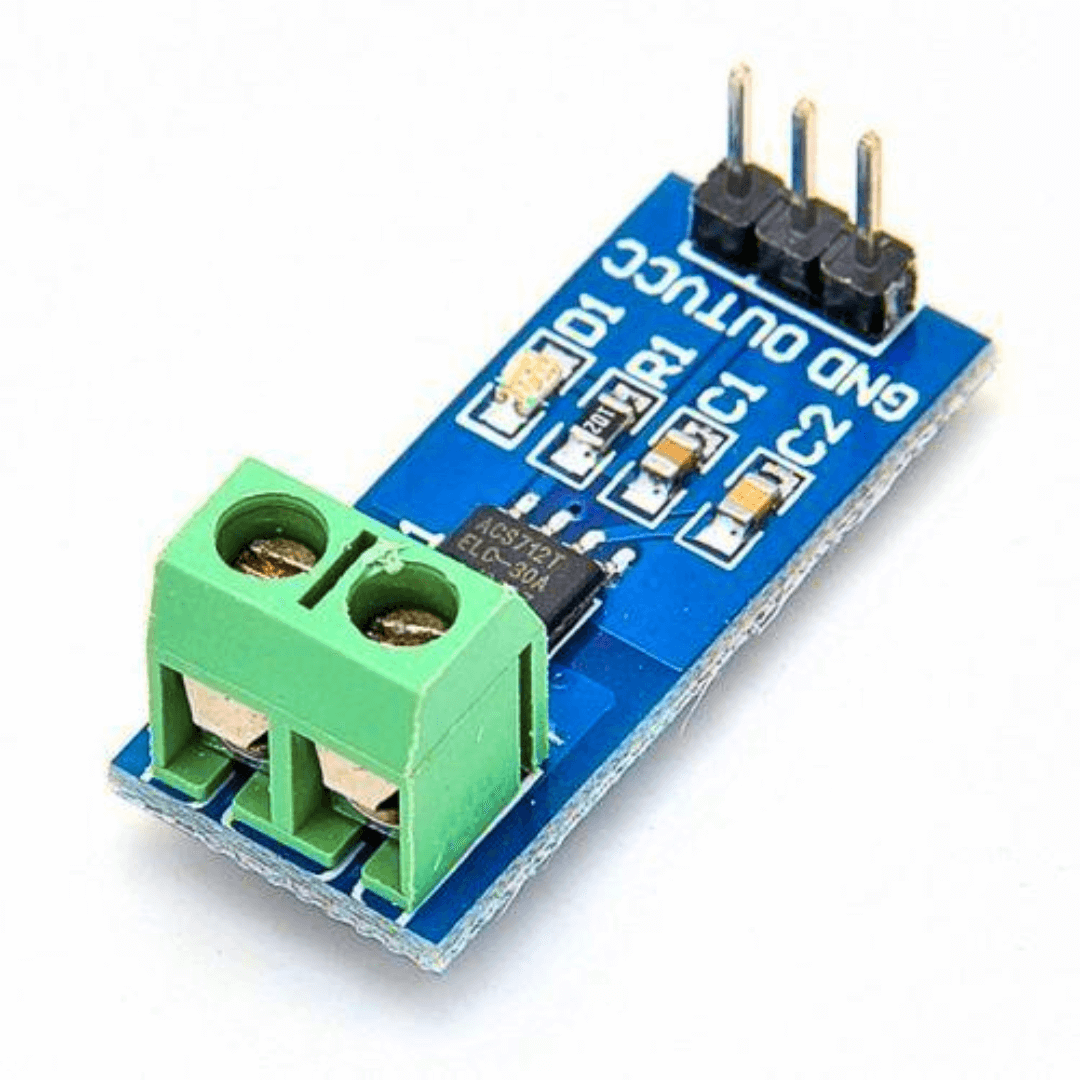

ACS712 Sensor de Corriente Directa y Alterna 30A con tecnología de efecto hall.

Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de Corriente Alterna (AC) o Corriente Directa (DC). El método de censado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

• Voltaje de Operación DC: 5V
• Salida de Voltaje sin Corriente: VCC / 2 = 2.5V
• Sensibilidad: 66mV / A
• Voltaje de Salida: 0.5V ~ 4.5V (-30A ~ 30A)
• Ancho de banda 80 KHz
• Error Total Salida: 1.5% a Temperatura Ambiente 25°C
• Resistencia interna: 1.2 mΩ
• Mínimo voltaje de aislamiento 2.1 KVRMS
• Sensor lineal de efecto hall de bajo offset.
• Dimensiones: 31 mm x 14 mm
