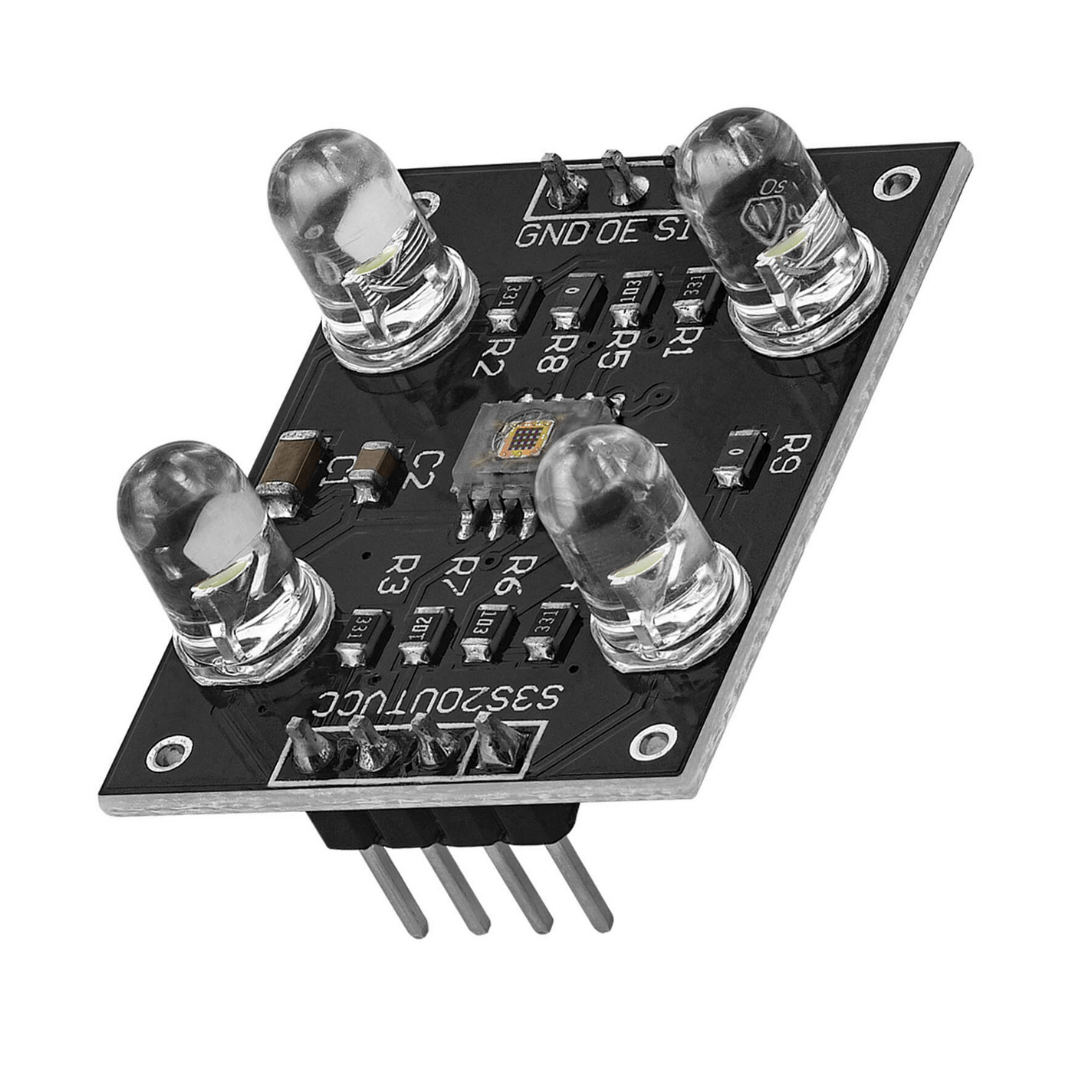

MÓDULO SENSOR DE COLOR REF. TCS230

El sensor de color TCS3230 es un convertidor de luz a frecuencia que combina fotodiodos de silicio reconfigurables y una corriente de frecuencia en un solo circuito integrado. La salida es una onda cuadrada (ciclo de trabajo 50%) con una frecuencia directamente proporcional a la intensidad de luz. Las entradas y salidas digitales permiten una interfaz directa con un microcontrolador u otro conjunto de circuitos lógicos, por esta razón el sensor TCS3230 es ideal para líneas de producción, domótica, robótica, etc.

El sensor es un convertidor de luz a frecuencia que lee una matriz de 8×8 fotodiodos , de tal manera que 16 fotodiodos tienen filtro azul, 16 fotodiodos tienen filtro verde, 16 fotodiodos tienen filtro rojo y 16 fotodiodos son sin filtro.

• Referencia: TCS3200 TCS230
• Voltaje de operación: 2.7-5.5 V
• Alta resolución de conversión de luz a frecuencia
• Frecuencia de salida programable en color y escala completa
• Se comunica directamente con el microcontrolador
• Rango de error típicamente de 0,2% a 50 kHz
• Coeficiente de temperatura: 200 ppm/°C
• S0 ~ S1: entradas de selección de escala de frecuencia de salida
• S2 ~ S3: entradas de selección Tipo de fotodiodo
• OUT Pin: frecuencia de salida
• OE Pin: frecuencia de salida permiten pin (bajo activo)
