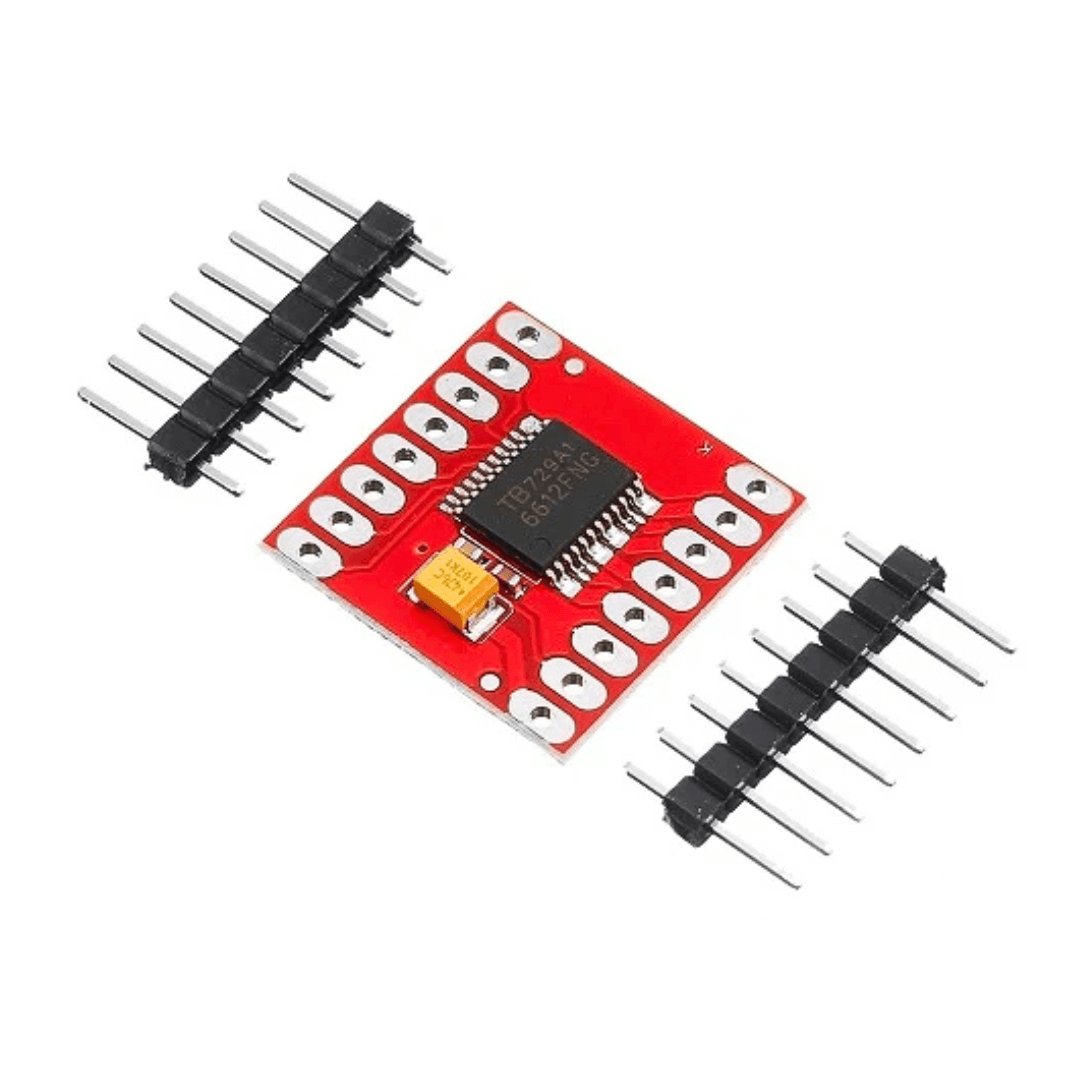

MÓDULO PUENTE H REF. TB6612FNG

El Módulo Puente H TB6612FNG puede controlar hasta dos motores de corriente continua con una corriente constante de 1.2A. No presenta calentamiento, pese a ello, se debe tener bastante precaución en cuanto a sus conexiones, ya que si se llegase a polarizar incorrectamente, la integridad del chip se vería comprometida.

Para que el modulo TB 6612 FNG funcione correctamente, se ve la necesidad de implementar dos fuentes de alimentación, una para generar el voltaje lógico de operación conectado al pin VCC, y otro para suministrarle voltaje a los motores en el pin VM, ya que si no los motores y el circuito lógico llegan a compartir la fuente de alimentación, es bastante factible que el módulo se pueda ver afectado.

• Modulo Puente H TB6612 FNG
• Voltaje de Operación (VCC): 2.7V a 5V
• Voltaje de alimentación del motor (VM): Máximo 15V
• Corriente máxima soportada: 1.2A
• Corriente pico: 3.2A
• Frecuencia Máxima: 100 KHz
• Circuito de apagado térmico incorporado y circuito de detección de baja tensión
• CW / CCW / modos de control de freno corto / parada del motor
• Control en espera para ahorrar energía
• Filtrado de condensadores en ambas líneas de alimentación
• Temperatura de Operación: -20 °C ~ 85 °C
